被动元件测包机由标谱自主研发用于电阻、电容、电感等贴片类被动元器件全自动测试包装设备。本机采用PLC控制系统，通过高 效稳定的振动盘将被动元件材料输送至碟片分度盘内，随后材料经过分离、反料检查、电性测试、外观检测、不良品排料，再由植入机构将良品 材料按照设定的方向放入载带内，最后使用反复热压胶膜与载带进行编带完成包装。


营销热线：0755-23307599   135-1086-4359

￥ 0.00
0.00


被动元件测包机由标谱自主研发用于电阻、电容、电感等贴片类被动元器件全自动测试包装设备。本机采用PLC控制系统，通过高 效稳定的振动盘将被动元件材料输送至碟片分度盘内，随后材料经过分离、反料检查、电性测试、外观检测、不良品排料，再由植入机构将良品 材料按照设定的方向放入载带内，最后使用反复热压胶膜与载带进行编带完成包装。


营销热线：0755-23307599   135-1086-4359



产品介绍：


       被动元件测包机由标谱自主研发用于电阻、电容、电感等贴片类被动元件全自动测试包装设备。本机采用PLC控制系统，通过高效稳定的振动盘将被动元件材料输送至碟片分度盘内，随后材料经过分离、反料检查、电性测试、外观检测、不良品排料，再由植入机构将良品材料按照设定的方向放入载带内，最后使用反复热压胶膜与载带进行编带完成包装。


产品优点：



① 高效：运行速度Max.5300Pcs/分

② 精准：支持3站视觉检测，不良品提前剔除

③ 稳定：结构模块化设计，方便维护

④ 扩展性强：可增加扫码防呆、产品打码、标签打印、MES远程监控等功能

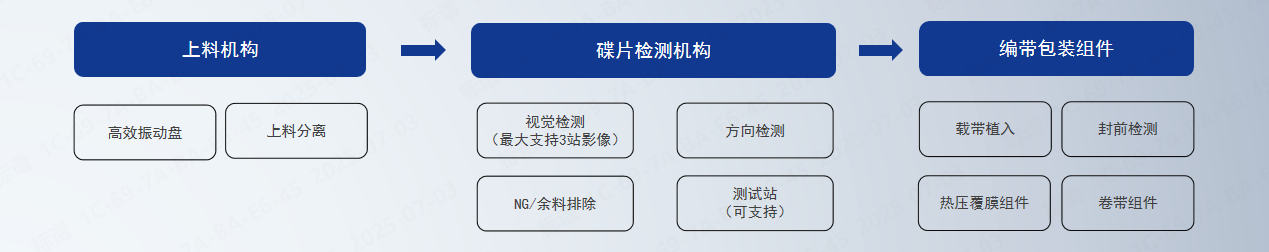

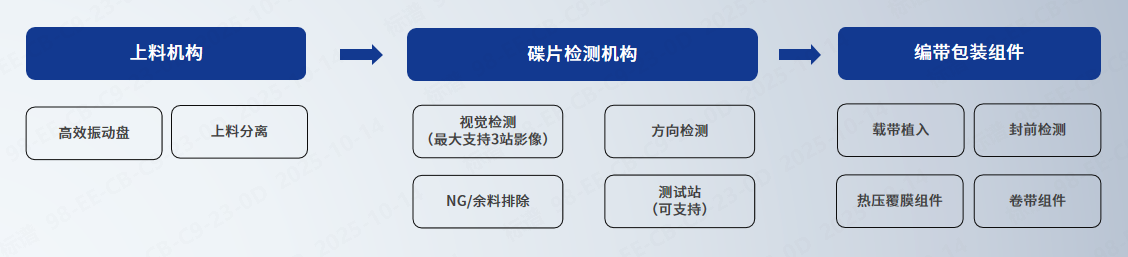

产品运行流程：



①上料：标谱自主研发振动盘上料，高效稳定

②测试：视觉检测、方向检测、NG/余料排除

③编带：封前检测、反复热压覆膜

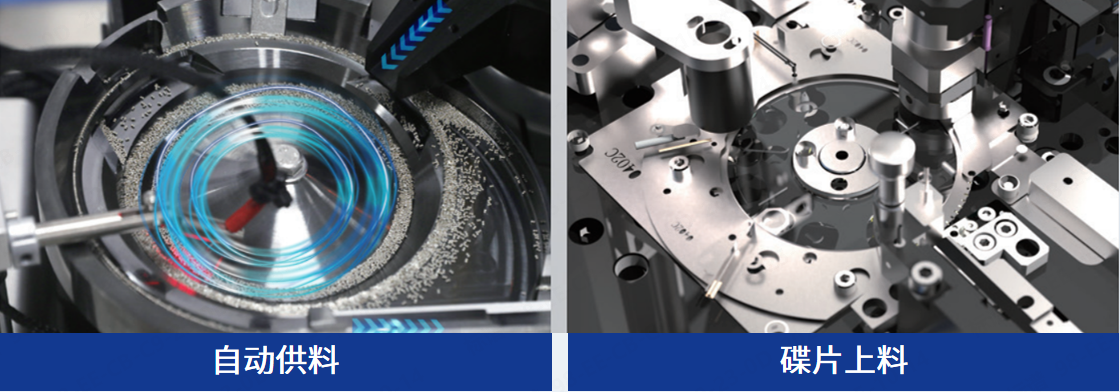

核心组件：


①自主研发、自主制造振动盘。性能稳定，效率高

①碟片组件上装载了测试站，NG排料、影像检测等


①最大支持3站影像检测

①编带效率高，5300pcs/min


产品参数


项目参数项目参数
适应元件

贴片类被动元件（电容、电感、电阻）

运行速度

5300Pcs/Min

元件尺寸

片状英制 1005-2512影像系统

最高支持3站视觉检测

控制系统

PLC控制系统

上剥离力

16~60fg

供料方式

振动盘

测试座

可底部四线制测试

测试仪器

可选配：HIOKI,ADEX,AGLLENT等

封带方式

反复热压式
分离部故障可自动排除

配套设备

打机孔，卷带机可配套使用

温度

18~32°C

湿度

25~60%

功率

1.5KW重量500KG
电源

220V AC（单相）50/Hz 16A

尺寸

1400mmx900mmx1950mm
