固晶&焊线AOI检测机

固晶&焊线AOI检测机

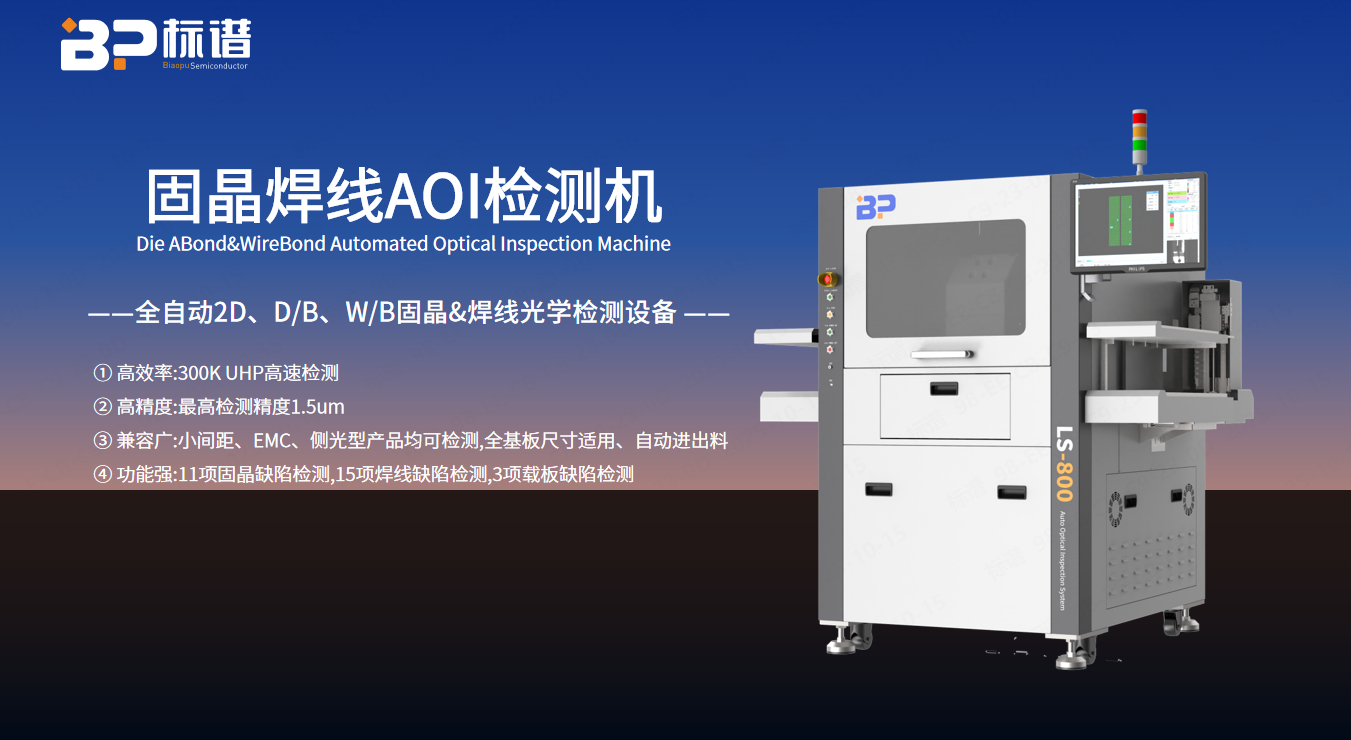

固晶焊线AOI检测机是由标谱自主研发用于检测LED固晶、焊线制程中出现的各类缺陷,该设备人机界面简洁友好，可全自动上下料，操作员能快速上手，大大节约时间与人力成本。拥有1.5um的高解析视觉系统，

可检测11项固晶缺陷类别，15项焊线缺陷类别以及3项载板缺陷类别。凭借标谱12年研发、制造、销售、服务与一体的全产业链经营模式，设备制造工艺水平高，系统运行稳定且可持续升级优化。

营销热线：0755-23307599   135-1086-4359


￥ 0.00
0.00


固晶焊线AOI检测机是由标谱自主研发用于检测LED固晶、焊线制程中出现的各类缺陷,该设备人机界面简洁友好，可全自动上下料，操作员能快速上手，大大节约时间与人力成本。拥有1.5um的高解析视觉系统，

可检测11项固晶缺陷类别，15项焊线缺陷类别以及3项载板缺陷类别。凭借标谱12年研发、制造、销售、服务与一体的全产业链经营模式，设备制造工艺水平高，系统运行稳定且可持续升级优化。

营销热线：0755-23307599   135-1086-4359





产品介绍：


       固晶焊线AOI检测机是由标谱自主研发用于检测固晶、焊线制程中出现的各类缺陷,该设备人机界面简洁友好，可全自动上下料，操作员能快速上手，大大节约时间与人力成本。拥有1.5um的高解析视觉系统，可检测11项固晶缺陷类别，15项焊线缺陷类别以及3项载板缺陷类别。

      凭借标谱多年研发、制造、销售、服务与一体的全产业链经营模式，设备制造工艺水平高，系统运行稳定且可持续升级优化。



产品优点：



① 高效率:300K UHP高速检测

② 高精度:最高检测精度1.5um

③ 兼容广:小间距、EMC、侧光型产品均可检测,全基板尺寸适用、自动进出料

④ 功能强:11项固晶缺陷检测,15项焊线缺陷检测,3项载板缺陷检测

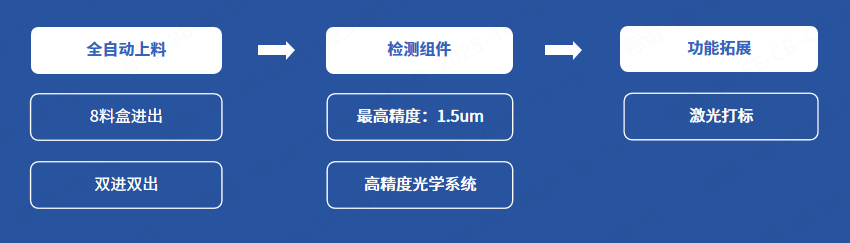

产品运行流程：



①上料：全自动，8料合进出，双进双出

②测试：高精度光学系统，最高精度：1.5um

③拓展功能：激光打标

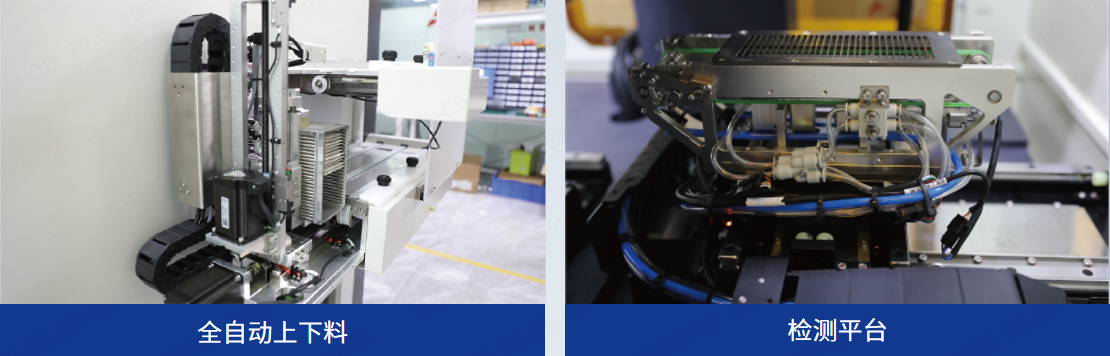

核心组件：

①8料盒进出，节省人工


①适用于全尺寸板50x150mm基板



①1.5um检测精度

②芯片尺寸范围（mm）：0.1X0.1~20X20

①用于不良品标记



产品参数


项目参数项目参数
适应元件全尺寸板材50X150mm基板检测速度 300K UHP

检测项目

11项固晶缺陷检测，15项焊线缺陷检测3项载板缺陷检测

运算速度

10S/片

加工尺寸

70x160mm/单边（可定制）

工作台平整度

5um

进出料系统

双进双出/单边8个料盒

光学解析度

1.5um

芯片尺寸

0.1X0.1~20X20 mm

不良品标记

镭射激光

检测缺陷尺寸

>3um

真空压力

-73~-80KPa,Φ8mm,100LPM

空气压力

≥5Kg/cm2,Φ8mm,160LPM

功率/重量2.5Kw/900KG
电源

AC220V±10%

尺寸

1250mm x1650mm x 2300mm（H）
