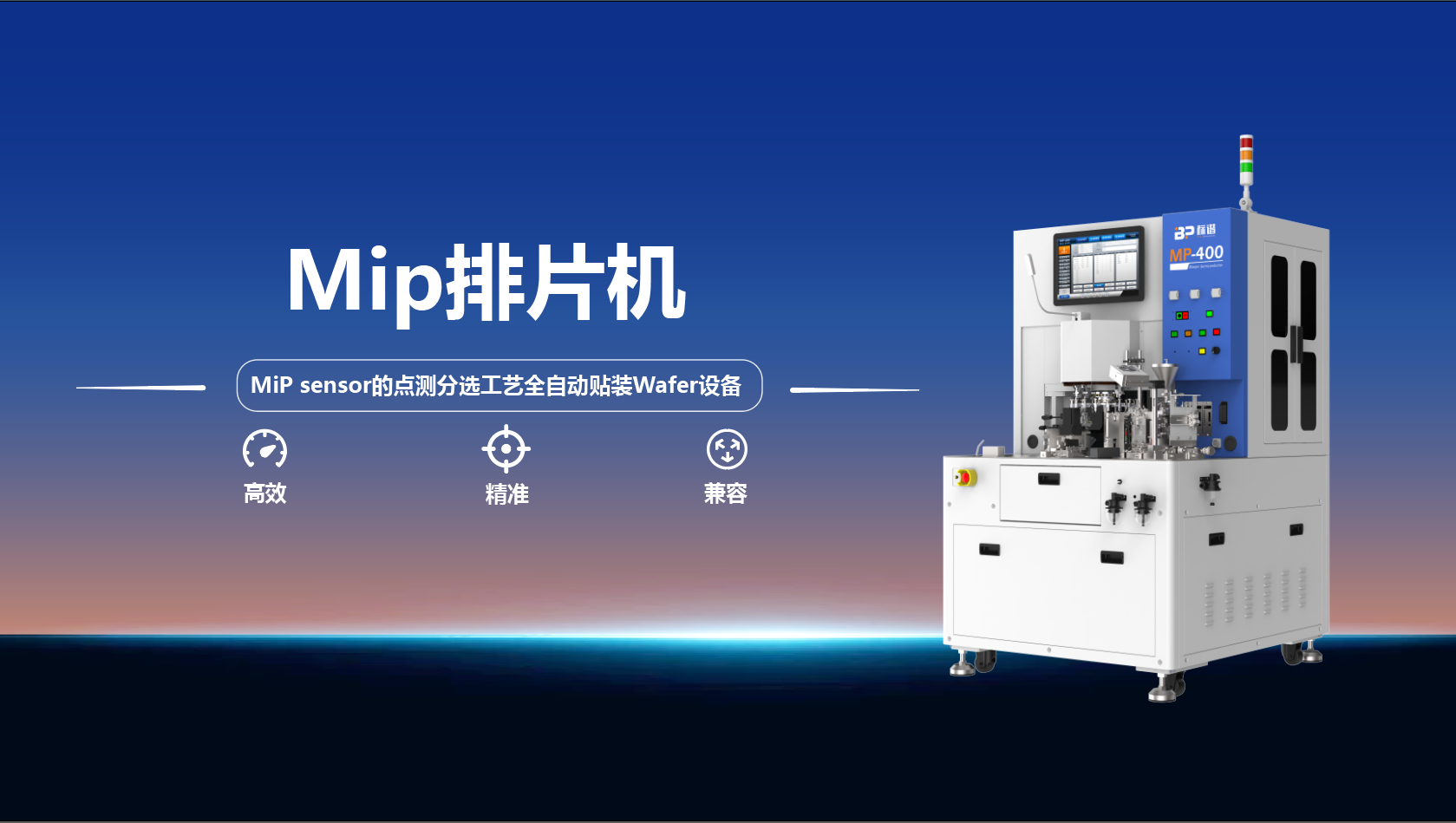

MIP排片机的结构设计充分考虑了MiP sensor点测分选工艺的特殊需求。设备整体尺寸为1300mm×1300mm×2150mm，重量达1000Kg，这种紧凑而稳固的结构为高精度操作提供了机械稳定性基础。设备采用模块化设计理念，将自动上料、视觉检查、电性测试、产品贴装等功能模块合理布局，既保证了各功能的独立优化，又确保了整体协调运行。

物料处理系统的优化设计

物料处理是MIP排片机结构设计的重点之一。设备采用振动盘上料方式，有效解决了散装材料的排列问题。6寸料盒设计（205×205×1.2mm外方内圆铁环）适配25层提篮，实现了物料的有序存储和流转。离子风扇和自动加料装置的配置，则进一步优化了物料处理过程，减少了人工干预需求。

设备支持方形80mm×80mm和圆形Φ100mm的贴装范围，这种灵活的适配性减少了换型调整时间。晶圆环自动换料功能通过机械结构创新实现了自动化操作，提高了设备连续运行能力。这些设计细节共同构成了高效的物料处理系统。

电气与动力系统集成

MIP排片机的电气系统设计兼顾了性能和实用性。设备整机功率1KW，采用220V AC单相电源（50/Hz 16A），这种配置广泛适用于各类生产环境。电气测试模块可精确测量正向电压（±0.03V）和反向电压（±0.5V），确保产品电性参数合格。

动力系统采用进口DD马达和专用伺服驱动，为XY轴±0.03mm的贴装精度提供了动力保障。各电气模块的布局充分考虑散热和维护便捷性，电缆走线合理规划以避免干扰。这种集成的电气设计既保证了性能，又便于日常维护。

人机工程与操作便捷性

MIP排片机在追求技术性能的同时，注重人机工程学的应用。设备高度和操作界面位置符合人体工学原理，减少了操作人员疲劳。状态指示和报警系统清晰明确，便于快速识别设备状态。模块化设计使日常维护更加便捷，减少了停机时间。

设备虽然自动化程度高，但仍保留了必要的人工干预接口，使操作人员能够在特殊情况下灵活应对。这种平衡自动化和人工控制的设计理念，使设备能够更好地适应实际生产需求。

MIP排片机的结构设计体现了标谱半导体对半导体封装工艺的深刻理解。设备每小时≥40K的处理速度（视产品尺寸而定）和≥99.5%的良率，证明了其设计的有效性。随着半导体技术的不断发展，设备结构还将持续优化，以满足更精密、更高效的生产需求。该设备的成功经验也为行业提供了有价值的参考。
